钢构厂房消防验收现场，检测仪器刚一启动，数据便刺痛所有人的眼——涂层厚度60%测点不达标。这意味着，数十万涂装成本瞬间归零，还要追加百万返工费。更可怕的是，这并非个例。数据显示，90%的钢结构防火涂装项目，都曾因“看似微小”的疏漏陷入验收返工困局，甚至埋下安全隐患。

　　而这一切的根源，往往藏在被忽视的“隐形漏洞”里。GB50205-2020《钢结构工程施工质量验收标准》、GB14907-2018《钢结构防火涂料》、GB51249-2017《建筑钢结构防火技术规范》三大国标，早已为这些漏洞划下“零容错”红线。今天，我们拆解这些致命漏洞，帮你避开90%的返工风险。

　　漏洞一：材料“三无”入场，验收秒变“报废现场”

　　很多项目为了压缩成本，直接跳过材料复检环节，或者使用资质不全的“三无”涂料。结果验收时，型式检验报告过期、粘结强度不达标、耐火极限虚标等问题暴露无遗。国标红线：GB50205-2020明确要求，防火涂料进场必须提供型式检验报告（有效期5年）、出厂合格证、进场复检报告，且参数需与设计要求完全匹配。

　　避坑指南：材料入场前，务必核验“三证”齐全，并抽样送检。记住，省下的材料钱，可能变成百倍的返工费。

　　漏洞二：厚度“差不多就行”，实则“差之毫厘，谬以千里”

　　“涂层看起来挺厚了，应该没问题。”这是施工现场**常听到的侥幸心理。实际检测时，梁柱节点、隅角、螺栓连接处等隐蔽部位，厚度往往低于设计值30%以上，甚至出现漏涂。国标红线：GB14907-2018规定，薄型涂料厚度≥3mm，厚型涂料≥7mm，且同一构件厚度偏差不得超过±20%。GB50205-2020更将厚度达标列为“主控项目”，一处不合格，整批返工。

　　避坑指南：施工中用1m直尺全程监测，对节点、隅角等部位做“标记涂刷”，确保无死角达标。

　　漏洞三：基层“带病施工”，涂层再厚也“贴不住”

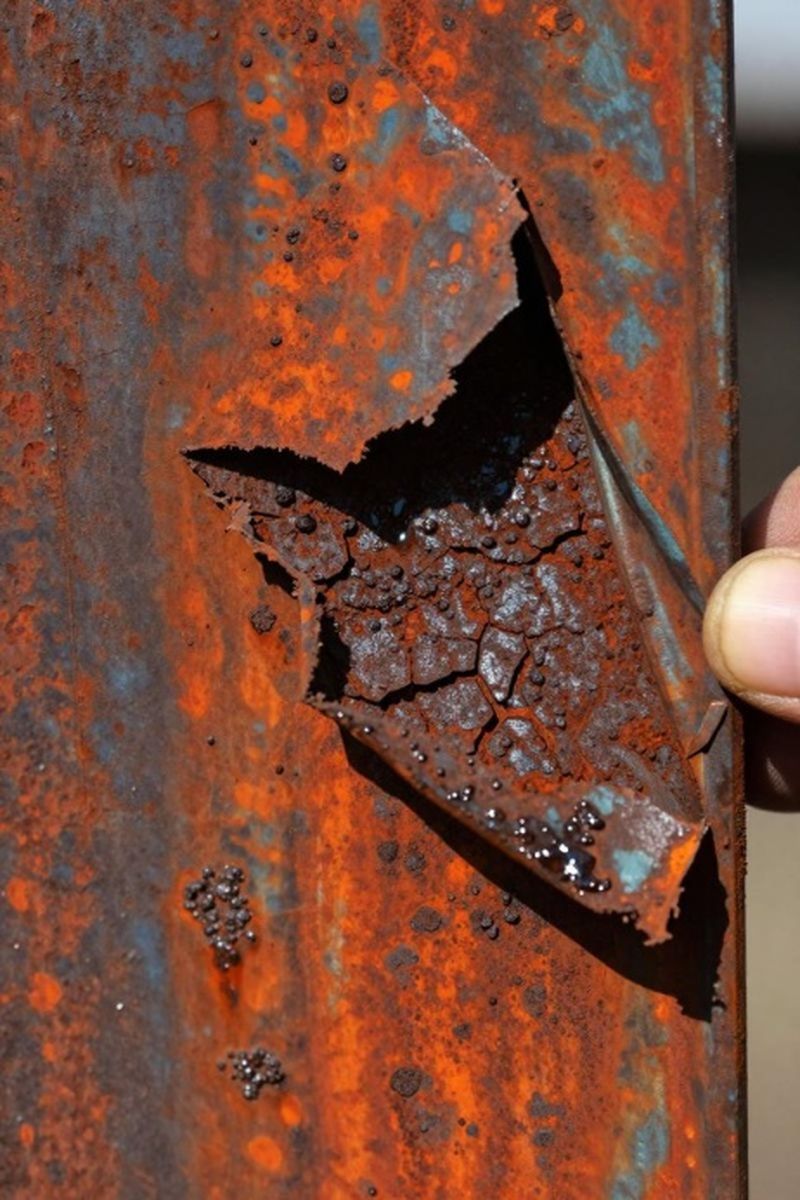

　　钢结构表面的油污、灰尘、锈迹，就像在“脏地板”上贴瓷砖，再好的涂料也粘不牢。验收时，胶带一粘，涂层成片脱落，直接判定不合格。国标红线：GB51249-2017要求，涂装前基层必须除锈（Sa2.5级或St3级），并清除油污、灰尘，确保表面干燥、洁净。

　　避坑指南：施工前用钢丝刷、砂纸彻底清理基层，必要时做“附着力测试”，合格后再涂装。

　　漏洞四：环境“随遇而安”，涂料性能“打折”

　　在高温、潮湿、大风环境下施工，涂料的粘结强度、干燥速度都会受影响。比如，稀释剂过早挥发，涂层会过早固化，导致厚度不均；潮湿环境则会让涂层起泡、脱落。国标红线：GB50205-2020明确，涂装环境温度宜在5-38℃，相对湿度≤85%，且避免在雨雪、大风天气施工。

　　避坑指南：施工前监测环境参数，必要时搭建防雨棚、遮阳棚，确保环境达标。

　　漏洞五：节点“漏网之鱼”，隐患藏在“看不见的地方”

　　钢柱底座、梁柱连接板、螺栓孔等部位，因结构复杂，常被施工人员“选择性忽略”。但这些部位恰恰是受力关键点，一旦失火，**先坍塌。国标红线：GB51249-2017强调，所有钢结构构件（包括节点、连接件）都必须进行防火保护，耐火极限需与主体结构一致。

　　避坑指南：对节点部位做“专项交底”，施工时用小刷子精细涂刷，验收时重点检测。

　　避雷指南：3步守住“零返工”底线

　　事前“对标”：施工前，对照GB50205-2020、GB14907-2018、GB51249-2017，制定详细的质量控制方案，明确材料、厚度、基层、环境、节点的验收标准。

　　事中“对标”：施工中，用“标记涂刷”“直尺监测”等方法，确保每一道工序都符合国标要求，尤其要留存厚度检测、附着力测试等过程记录。

　　事后“对标”：验收前，模拟消防验收流程，对厚度、粘结强度、耐火极限等关键指标做“预检测”，发现问题立即整改。

　　结语

　　钢结构防火涂装不是“刷层漆”那么简单，它是建筑火灾时的“生命防线”。90%的返工，都源于对国标红线的忽视。现在，是时候用“零容错”的态度，守住这条防线了——毕竟，省下的每一分成本，都不值得用安全来买单。
